Что такое профнастил и как читать маркировку

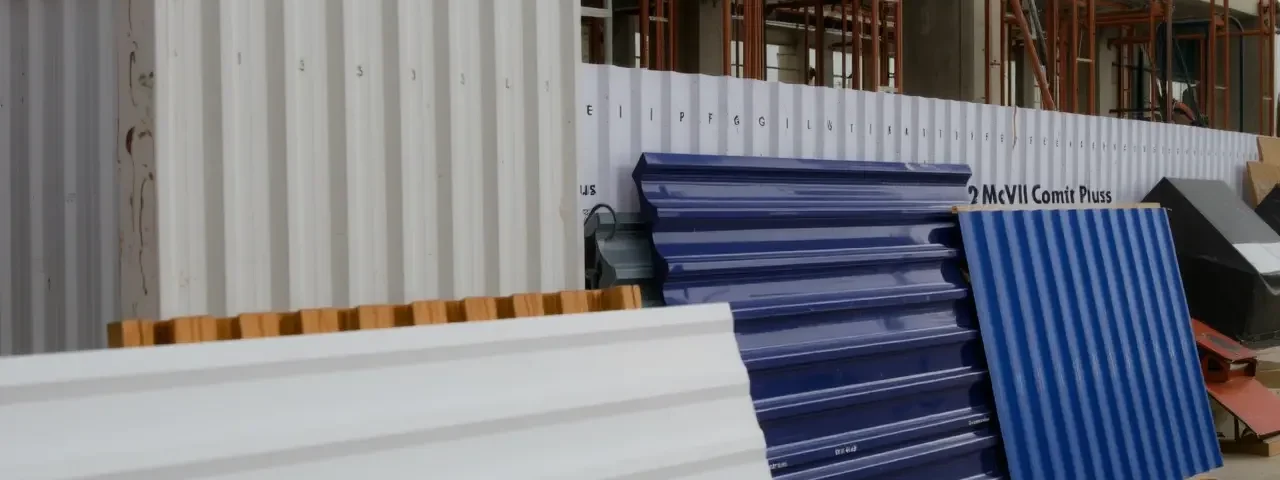

Профнастил — это холодногнутая стальная полоса с поперечной профилировкой, применяемая для кровель, фасадов, ограждений и несущих конструкций. Маркировка обычно состоит из буквенной части, обозначающей назначение, и цифровой, указывающей геометрию и размеры листа. Дополнительная информация по техническим параметрам часто приводится в сопроводительной документации и может быть доступна на сайте, в разделе, посвященном СИП-панель.
Расшифровка буквенно-числовых обозначений
Буквенные индексы: «С» — стеновой, «Н» — несущий, «М» — универсальный/многопрофильный. Первое число после буквы обычно означает высоту профиля в миллиметрах (например, 21 в С21 означает 21 мм), следующая цифра — рабочую ширину листа в миллиметрах (например, 1100), а последняя — номинальную толщину металла в миллиметрах (например, 0.5). Пример: С21‑1100‑0.5 — стеновой профиль высотой 21 мм, рабочая ширина 1100 мм, толщина 0,5 мм.
Форматы листов и типичные параметры
Типичные полезные ширины находятся в диапазоне примерно от 500 до 1100 мм; общая длина листов может достигать 12 м в зависимости от производства. Шаг волн и профильная геометрия влияют на полезную ширину и на коэффициент фактической площади листа к проекции; этот коэффициент обычно лежит в интервале 1,05–1,2 в зависимости от формы профиля.
Материалы и покрытия: характеристики и выбор
Металлическая основа: виды стали и их свойства
Основа профнастила — холоднокатаная сталь с последующей оцинковкой или алюмоцинковым покрытием. Часто используются стали с пределом текучести около 235 МПа (маркировка S235). Цинковое покрытие выражается в г/м², типичные значения: Z120, Z180, Z275 (275 г/м²). Алюмоцинк содержит примерно 55% алюминия, 43,5% цинка и 1,5% кремния, что обеспечивает другую кинетику коррозии по сравнению с чистым цинком.
Полимерные покрытия: полиэстер, пурал, пластизол — сравнение свойств
Полиэстер (толщина слоя порядка 25 мкм) обеспечивает базовую стойкость к УФ и механическим воздействиям. Пурал (ок. 50 мкм) характеризуется повышенной адгезией и большей стойкостью к агрессивному климату. Пластизол (до 200 мкм) обеспечивает толстую защитную пленку с высокой устойчивостью к химии и механическим повреждениям, но обладает большей толщиной и массой покрытия. Выбор покрытия определяется требуемой коррозионной стойкостью, влиянием солёного воздуха и допустимой механической нагрузкой.
Типы профилей и области применения
Кровельные профили: требования и особенности
Кровельные профили проектируются для восприятия снеговых и ветровых нагрузок, обеспечения гидроизоляции и ухода воды по скату. Высота ребра от 20 мм и выше повышает геометрическую жесткость; распространены значения 20, 35, 44, 57 мм. Для расчёта шагов опирания используются нормативные снеговые нагрузки и характеристики прочности стали.
Стеновые и ограждающие профили: критерии выбора
Стеновые профили имеют меньшую высоту ребра и большую полезную ширину, при этом важна равномерность ограждающей поверхности и внешний вид. Для ограждений и заборов учитываются ветровые нагрузки и возможность локального механического воздействия; в таких случаях предпочтительны профили с большим модулем сопротивления изгибу.
Технические характеристики и расчеты
Толщина, высота профиля и масса — как считать
Масса зеркального листа без учёта профилировки вычисляется по формуле: масса 1 м² = толщина (м) × плотность стали (7850 кг/м³). Пример: при толщине 0,5 мм масса ≈ 0,0005 × 7850 = 3,925 кг/м². Профилировка увеличивает фактическую площадь металла; поправочный коэффициент обычно 1,05–1,2, поэтому реальная масса листа будет на 5–20% выше. Высота профиля прямо влияет на момент сопротивления сечения и, следовательно, на несущую способность при изгибе.
Расчет несущей способности под снеговые и ветровые нагрузки
Расчёт опирается на нормативную величину снеговой нагрузки и ветрового давления, предел текучести стали и модуль сопротивления профиля. Методика включает вычисление максимального изгибающего момента для заданного пролёта (M = q·L²/8 при равномерной нагрузке q) и проверку условия M ≤ R·W, где R — допускаемое напряжение (например, 235 МПа для S235 с коэффициентами запаса), W — момент сопротивления профиля, вычисляемый по сечению. Табличные значения для распространённых профилей позволяют подобрать шаг опирания и толщину.
Монтаж, резка и обработка листов
Правила крепления, уплотнения и вентиляции
Крепёж выполняется саморезами с неопреновыми шайбами через гребень или в прогиб в зависимости от рекомендаций производителя профиля; шаг крепления определяется ветровой нагрузкой и профилем. Уплотнения — уплотнительные ленты и коньковые элементы — должны сохранять вентиляционный зазор под листом не менее 20–50 мм для отвода конденсата и предотвращения накопления влаги. Перекрытие листов по ширине и длине зависит от уклона крыши и профиля.
Способы резки и защита срезов от коррозии
Резка выполняется ножницами по металлу, циркулярной пилой с мелкозубчатым диском или специализированными ножницами для профнастила. Плазменная или газовая резка изменяет термическое состояние металла и может снизить коррозионную стойкость покрытия. Срезы обрабатываются антикоррозионным грунтом или специальными пастами; это уменьшает ускоренное разрушение в местах нарушения защитного слоя.
Эксплуатация, уход и ремонт
Осмотр, очистка и восстановление повреждений
Регулярный осмотр включает проверку целостности покрытия, герметичности узлов и состояния саморезов. Очистка выполняется мягкими средствами и струёй воды без агрессивных химикатов; глубокие царапины и очаги коррозии требуют удаления ржавчины и локальной обработки грунтом и лаком или нанесения ремонтной пасты.
Признаки критичного износа и сроки замены
Критичные признаки: сквозная коррозия, потеря металла на ребрах, множественные вскрытия покрытия, значительные деформации, приводящие к потере герметичности. Срок службы зависит от типа покрытия и условий среды: для полиэстера он обычно меньше, чем для пурала или пластизола; при агрессивной среде (солёный воздух) требование к покрытию и цинковому слою повышается.
Экологические и нормативные аспекты
Переработка и утилизация материалов
Стальные профили подлежат переработке как металл; отделённые полимерные покрытия также подлежат раздельной обработке на специальных площадках. Выброшенные металлические листы уменьшают потребность в первичном сырье при переработке: сталь перерабатывается с сохранением технических свойств при условии сортировки и удаления примесей.
Нормативные требования и методы испытаний
Стандарты задают критерии толщины металла, состава покрытий, адгезии и коррозионной стойкости, методы испытаний включают испытание на циклы солевого распыления, адгезию покрытия и измерение толщины в микрометрах. Соответствие протоколам испытаний служит основой для расчёта ожидаемого срока службы и выбора профиля для конкретных климатических условий.
