Конструкция и материалы СИП-панелей
СИП-панель представляет собой многослойную конструкцию из двух ориентированных стружечных плит OSB и внутреннего слоя утеплителя, зафиксированных клеевым соединением и технологическим прессованием. Стандартная композиция обеспечивает одновременно несущую и ограждающую функции конструкции при относительно малой массе. Для подробного описания характеристик и выбора производителя читайте на странице Панели СИП.
Внутренняя структура: OSB и утеплитель
Наружные слои выполняются из OSB (ориентированно-стружечных плит) толщиной обычно 9–22 мм; чаще применяются плиты 11–18 мм с марками, соответствующими требованиям по влагостойкости и прочности. Внутренний слой — утеплитель: экструдированный пенополистирол (XPS), пенополистирол (EPS), пенополиуретан/PIR или минеральная вата. Тип клея — полиуретановые (pMDI) или смоляные связующие с контролируемой влажностной стойкостью; выбор клея влияет на адгезию и долговечность соединения.
Варианты по толщине, размерам и типам утеплителя
Типовые толщины панелей варьируются от 50 до 250 мм по утеплителю; габариты листов часто производятся под проект, но типичные плиты имеют размеры порядка 2,4×1,2 м. Теплопроводность (λ) типовых утеплителей: EPS ≈ 0,035–0,040 Вт/(м·К), XPS ≈ 0,030–0,036 Вт/(м·К), PIR ≈ 0,022–0,025 Вт/(м·К), минеральная вата ≈ 0,035–0,045 Вт/(м·К). Толщина утеплителя прямо влияет на сопротивление теплопередаче R (R = толщина/λ), например, 150 мм PIR при λ = 0,022 Вт/(м·К) даёт R ≈ 6,8 м²·К/Вт.
Производство: этапы и факторы сроков (1–3 дня)
Производственный цикл панели включает подготовку материалов, склейку и прессование, распил и упаковку. Указанный диапазон 1–3 дня отражает типовую скорость при партийном производстве и гарантирует быструю готовность при наличии комплектующих и свободных линий.
Подготовка материалов и склейка слоёв
Подготовка включает приём и проверку OSB и утеплителя, нанесение клеевого состава, выравнивание и укладку слоёв на транспортер. Затем следует прессование под заданным давлением и температурой для обеспечения равномерного сцепления. Время на склейку зависит от типа клея и режима прессования; использование pMDI уменьшает требования к сушке по сравнению с водорастворимыми клеями.
Раскрой, контроль размеров и подготовка партиями
После прессования выполняется раскрой на CNC-станках по проектным размерам и вырез угловых узлов. Контроль включает замеры геометрии и проверку допусков (обычно в пределах нескольких миллиметров), а также проверку целостности кромок и адгезии. Факторы, удлиняющие цикл до 3 дней: высокая загрузка цеха, необходимость нестандартного раскроя и мелкосерийные заказы.
Логистика и доставка (2–5 дней)
Доставка партий занимает 2–5 дней при готовности заказа и доступности транспорта; диапазон определяется расстоянием, доступностью специальных платформ и необходимостью координации разгрузочных работ на площадке.
Упаковка, погрузка и требования к транспорту

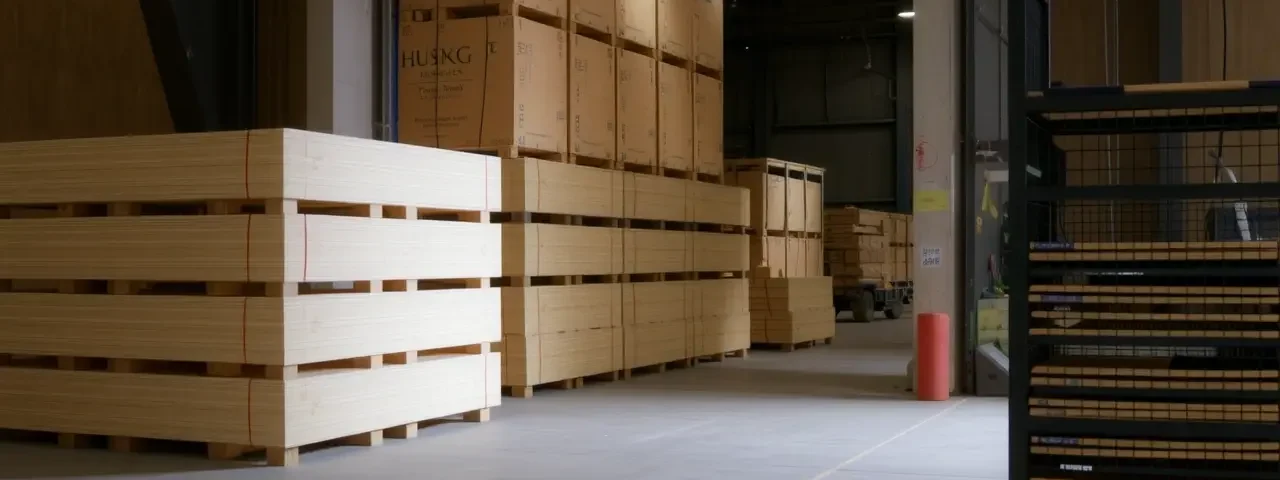

Панели упаковываются в термоусадочную плёнку с защитой кромок и укладываются на поддоны или прямые опоры. Требуется жёсткая фиксация ремнями и распределение нагрузок для предотвращения прогиба. Транспорт — бортовые или низкорамные платформы с возможностью крановой разгрузки; при отсутствии подъёмной техники требуется механизированная разгрузка с помощью домкратов или волокуш.
Приёмка на площадке и правила хранения
Приёмка включает сверку партии по паспорту, визуальный осмотр и измерение нескольких образцов. Хранение на площадке должно быть в сухом, вентилируемом месте на ровной опоре с зазором от грунта не менее 200 мм и защитой от осадков; неправильное хранение приводит к деформации, набуханию OSB и снижению теплоизоляционных свойств.
Гарантийные условия и эксплуатация (15 лет)
Стандартный гарантийный срок 15 лет распространяется на дефекты производства и сохранение структурной целостности при соблюдении условий хранения и монтажа. Гарантия оформляется документально с указанием партии и условий эксплуатации.
Что обычно покрывает гарантия и её типичные ограничения
Гарантия обычно покрывает расслоение, потерю сцепления слоёв и заводские дефекты утеплителя. Ограничения включают повреждения при транспортировке, неправильное хранение, монтаж с нарушением технологических узлов, воздействие пожара, химических веществ и экстремальной влаги, а также биологические поражения вследствие длительной увлажнённости.
Процедуры при обнаружении дефектов и документооборот
При обнаружении дефектов требуется фиксация состояния фотографиями, сопроводительными документами партии и актами приёмки. Производится лабораторная экспертиза для определения причины (производственный брак или эксплуатационный фактор). Решения оформляются в виде претензионных актов и сервисных поручений в рамках гарантийных условий.
Технические характеристики и проектирование
Проектирование ограждающих конструкций с использованием СИП-панелей включает расчёт несущей способности, жёсткости и теплотехнических характеристик с учётом узлов примыкания и креплений.
Теплотехнические показатели и борьба с тепловыми мостами
Теплотехнические параметры определяются толщиной и λ утеплителя; расчёт R и U проводится по стандартной формуле. Уменьшение тепловых мостов достигается продуманными стыками с прокладками и контурной герметизацией, применением уплотнителей в швах и устройством наружной/внутренней облицовки с тепловым разрывом в узлах.
Конструкционные расчёты, узлы и крепления
Конструкционные расчёты включают оценку изгибных и сдвиговых усилий, проверку несущей способности панелей и расчёт крепёжных элементов (анкеры, саморезы, пластины). Узлы примыкания проектируются с учётом передачи ветровой нагрузки и необходимости обеспечения герметичности; неправильная детализация мест соединения увеличивает риск возникновения деформаций и потерь тепла.
Риски, контроль качества и соответствие нормативам
Ключевые риски связаны с влагой, хранением, монтажом и огневой опасностью. Контроль качества включает входной осмотр материалов и лабораторные испытания адгезии и геометрии.
Проблемы при хранении, влаге и пожарной безопасности
Неправильное хранение приводит к набуханию OSB, образованию плесени и снижению сцепления клея. Уровень влажности и прямой контакт с водой ускоряют деградацию. По пожарной безопасности материалы имеют разные показатели горючести; материалы утеплителя и OSB требуют проектного рассмотрения пассивных защит (огнезащитные покрытия, облицовки), а также проведения лабораторных испытаний на реакцию на огонь.
Требования к сертификации и методы испытаний
Соответствие продукций устанавливается через стандарты для отдельных материалов: OSB по EN 300, EPS по EN 13163, XPS по EN 13164, PIR по EN 13165, минеральная вата по EN 13162. Методы испытаний включают контроль теплопроводности, прочности сцепления, испытания на нагрузку и проверки на влагостойкость. Входной контроль материалов и периодические лабораторные тесты минимизируют риски несоответствия.
Планирование заказа и влияние минимального объёма 50 м²
Минимальный объём заказа в 50 м² влияет на экономику и логистику: формируется партия, рассчитываются режимы раскроя и упаковки, а также планируются сроки производства и доставки.
Как рассчитать необходимую площадь и учитывать отходы раскройки
Расчёт площади начинается с суммирования перемычек и ограждающих элементов по проекту, с учётом запаса на отходы раскроя — обычно 5–10% при прямоугольных элементах и до 15% при сложных узлах. Оптимизация раскроя CNC-станком уменьшает процент отходов и может снизить требуемое превышение минимального объёма.
Особенности мелких партий и возможные логистические решения
Для партий близких к порогу 50 м² возможны коллективные отгрузки, консолидация с другими заказами и индивидуальная упаковка небольших комплектов. Мелкие партии увеличивают относительные логистические затраты и могут удлинять сроки из‑за необходимости дополнять производственные циклы на линии.
